Leselampen vorn und hinten nachrüsten

Hier wird beschrieben, wie man im Vectra C / Signum nachträglich Leselampen vorn und hinten einbauen kann.

Dazu hier die Anleitungen für

und alternativ auch gleich die Möglichkeit für die



Vordere Leselampen

Benötigte Teile:

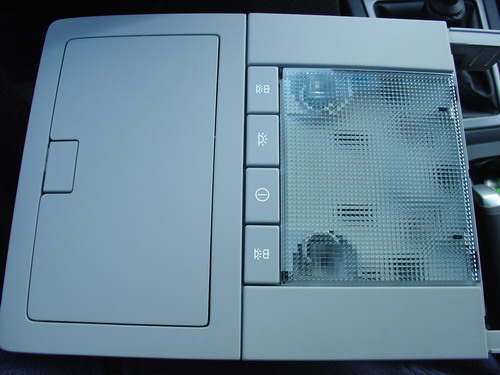

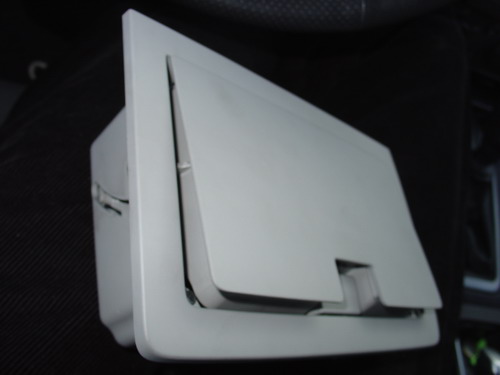

Konsole in Verbindung mit Fahrgast- und Innenraum-/Leseleuchte für Fzg. ohne Schiebedach
Teilenummer 1740254  Preis ca 40 EUR

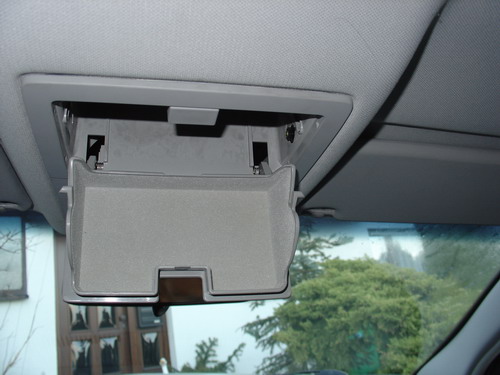

Die Konsole wird gegen die serienmäßig verbaute Konsole ausgetauscht.

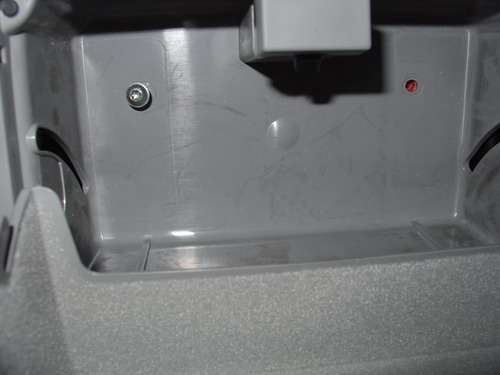

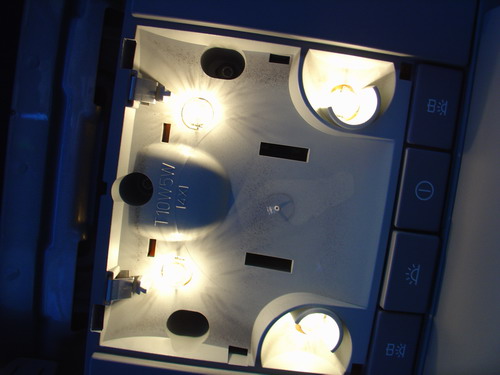

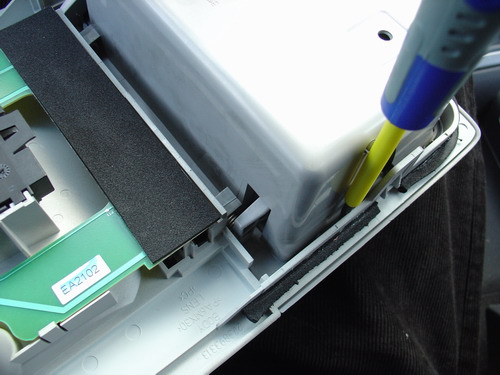

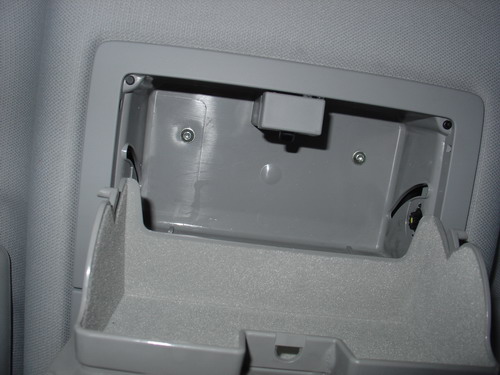

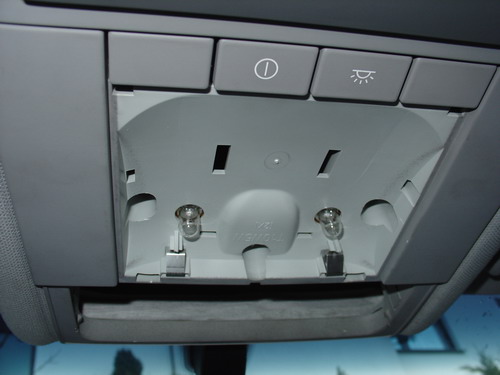

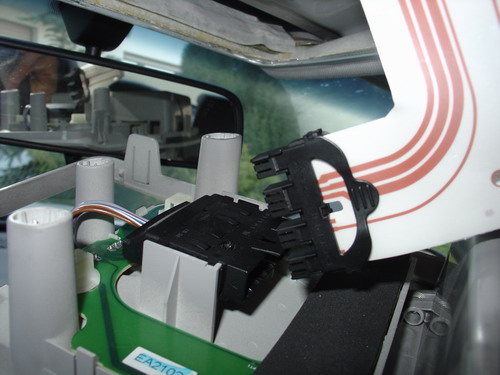

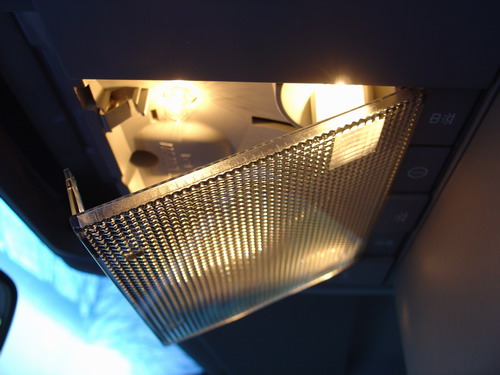

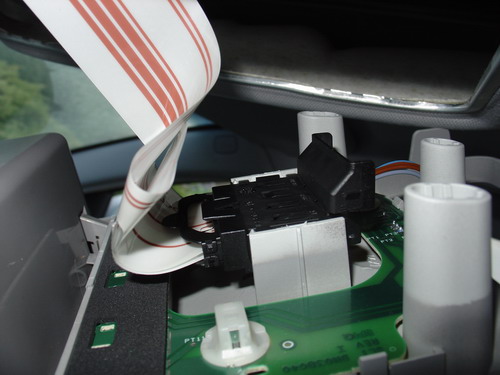

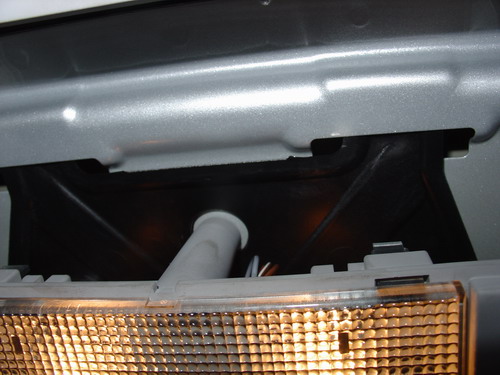

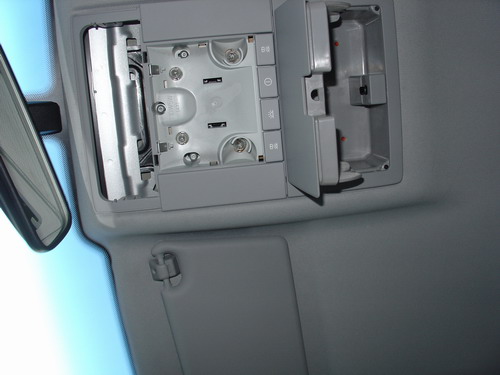

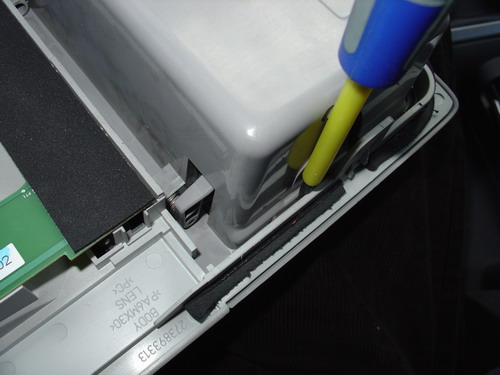

Anbei eine Fotoshow zum Umbau













Hintere Leselampen

Benötigte Teile:

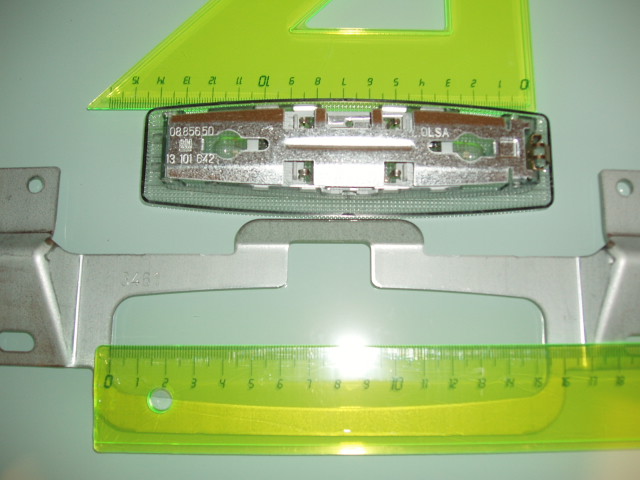

Leselampe hinten Teilenummer 123 00 96 Preis ca 15 EUR
Distanzstück (bei Bedarf) Teilenummer 123 09 89



Vorgehensweise:

1. Prüfen ob das Leiterband mit Stecker auf Höhe der Hinterfür Fahrerseite verlegt ist (vereinfacht alles, da so der Strom bereits da ist) siehe 5

2. Batterie abklemmen (damit die Airbags nicht auslösen) und einen Moment warten (Kondensator entladen - Sicherhaltshalber 5-10 min)

3. obere B und C-Säulenverkleidung abmachen (Fahrerseite) sowie hinteren Sicherheitsgurt von der Halterung mit Torxschlüssel rausdrehen (Aufpassen, das die Plastikabdeckung nicht abbricht !)

Anleitung zur Demontage Punkt 3 für Modell F69 Limo

Anleitung zur Demontage Punkt 3 für Modell F68 GTS

4. Dachhimmel von der Karosserie an der Seite ein wenig trennen / zur Seite schieben (ist mit Klettquadraten 3cm x 3cm befestigt)

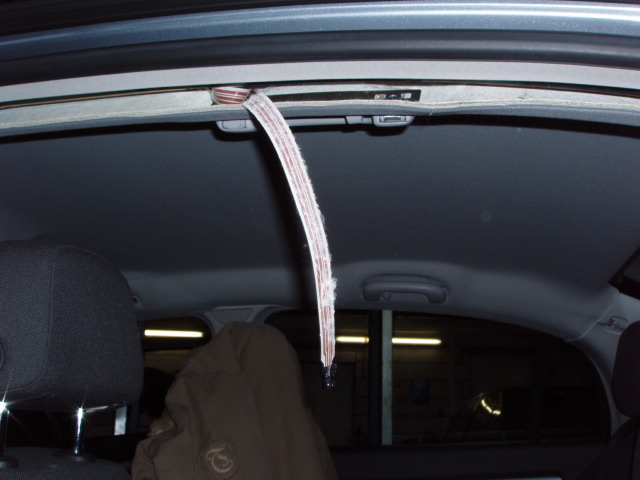

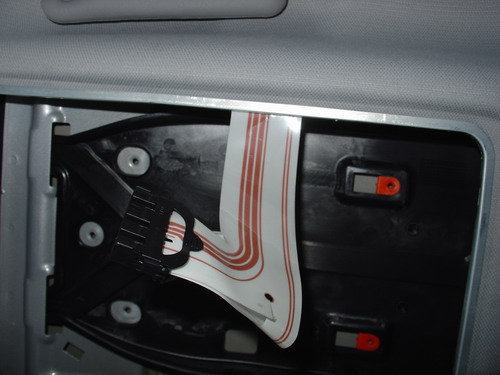

5. Leiterband mit Stecker (beschriftet-Center Dome) befindet sich auf der Fahrerseite zwischen der C- und B-Säule etwa 10 cm von der Aussenkante des Dachhimmel. Es ist mit einem Stoffklebeband bedeckt, dh. ihr müsst den Stecker mit Fingern fühlen.



6. Leuchte Positionieren:

Beim GTS: Der Abstand bei der serienmäßigen Leselampe beträgt vom hinteren Punkt der vorderen Lampe bis zur vorderen Rand der hinteren Lampe (also kurzmöglichste Stelle) 106 cm

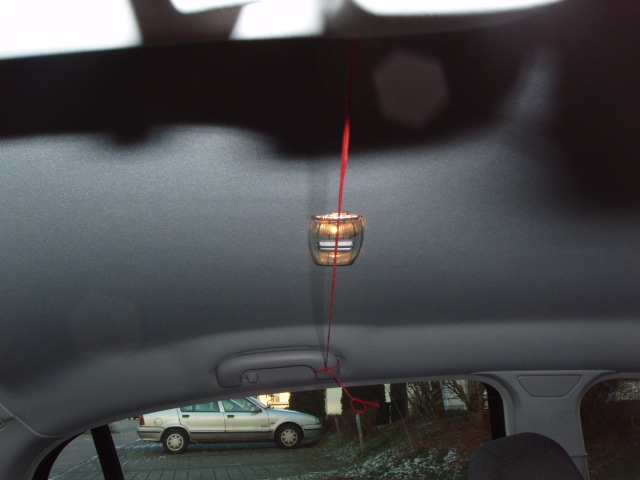

Bei der Limousine: Die Mitte der Leuchte ist die Verlängerung der Linie von den der Mitte der vorderen (zum Fahrer hin)Haltegriffbefestigung. Am besten mit einer Schnur die Achse durch den Innenraum des Autos ziehen.

Beim Caravan: Entfernung zwischen Leuchte zur hinteren Dachverkleidung (Plastik) 106 cm, zur Heckklappe bis Außenkante 118 cm und zum Brillenfach nach vorne 80 cm. Entfernung zwischen der Leuchte und der Außenkante links und rechts je 49,5 cm (also mittig)

Bild von Limousine
(Blick von Beifahrer in Richtung Fahrerseite)

Bild von Caravan
(Blick von Fahrer in Richtung Beifahrerseite)


Die Leuchte ist bei allen Varianten zentriert, also mittig zwischen Fahrer- und Beifahrerseite, zu setzen.

7. Jetzt ein Loch mit einem Teppichmesser rausschneiden. Am besten mit einem etwas kleinerem Loch anfangen zwecks Korrekturmöglichkeiten.

8. Leuchte mit Leiterbandstecker anschliessen und reinstecken.

Alternativmöglichkeit:
Wenn man um die Schnittkante im Dachhimmel kleine U-Profile drauf schiebt oder ähnlich versteift, so schützt man zum einen die Schnittkante, zum anderen bekommt die Leuchte eine bessere "Sitzfestigkeit".

Bei den Fahrzeugen mit serienmäßiger Leselampe ist ein extra Blechrahmen unter dem Dachhimmel (also sichtbar nur, wenn man die Leuchte herausnimmt) eingebaut. Er ist sehr dünn und etwa 5 mm breit. Dieser Rahmen versteift das ausgeschnittene Material vom Himmel.

Es gibt zwar -bei Bedarf- den o.g. Distanzrahmen zu kaufen, der wahrscheinlich in etwa die gleiche Funktion haben soll, wie der serienmäßige. Leider ist aber nicht bekannt, ob man den Distanzrahmen irgendwie am Dach befestigen kann. Weiterhin muss man zur Montage den gesamten Dachhimmel dazu abhaben. Also am besten erstmal den Distanzrahmen ersparen und so ausprobieren. Die Montage der Lampe geht auch so.

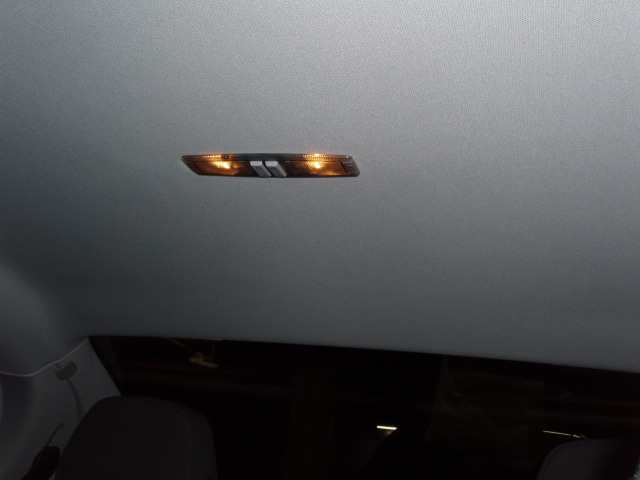

Musterbild bei Leselampe in der Limousine

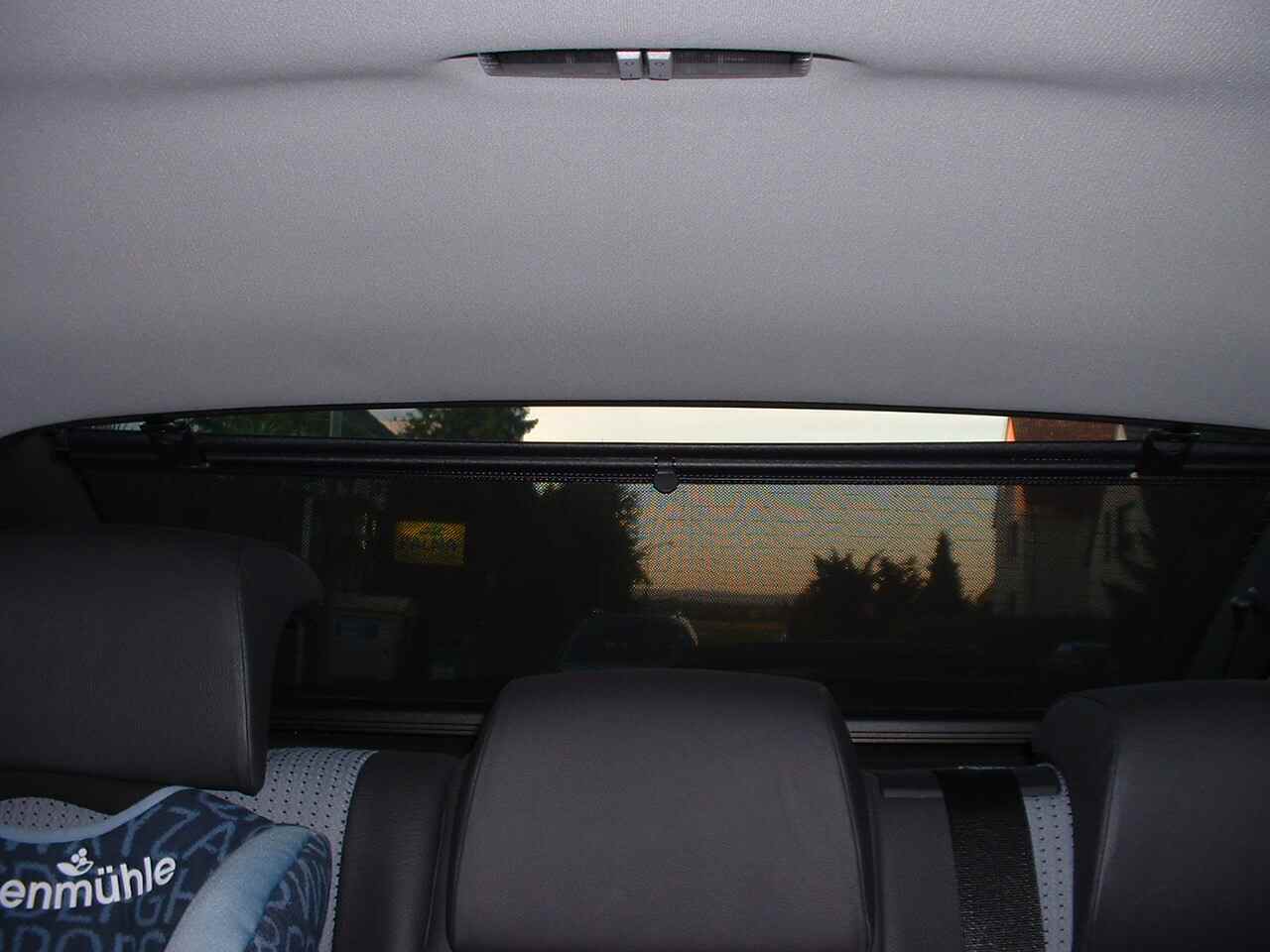

Musterbild der Serien-Leseleuchte im GTS


Beleuchtete Sonnenblenden vorn gleich mit nachrüsten

1. Anleitung „Leselampen vorne nachrüsten“ befolgen

2. Sonnenblenden rausschrauben und die Halteböcke abmachen (von Vorne einen Stift raus schieben).

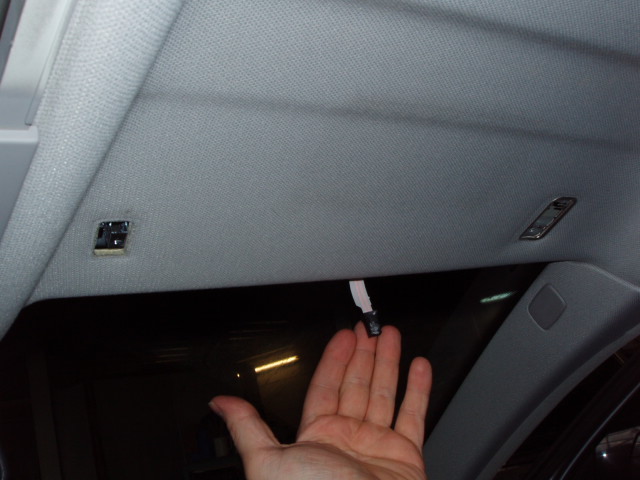

3. Die Stecker befinden sich ebenfalls unter einem Klebeband unterhalb der Leselampen vorn und sind beschriftet
(linker- und rechter Innenspiegel).

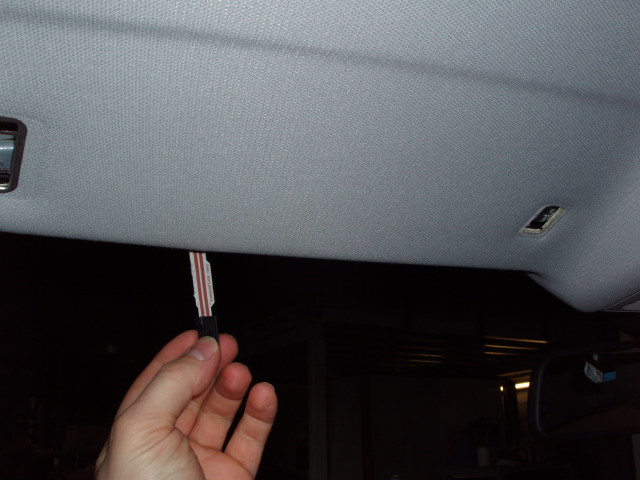

Stecker links



Stecker rechts



4. Stecker verbinden mit den Sonnenblenden - Fertig.
